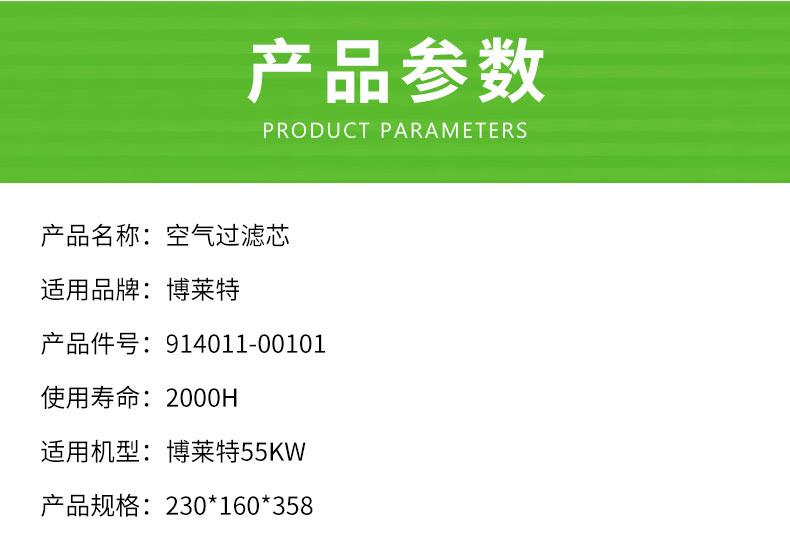

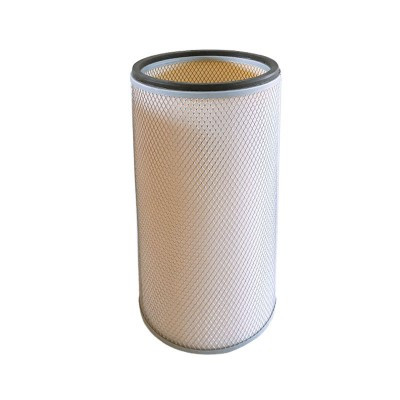

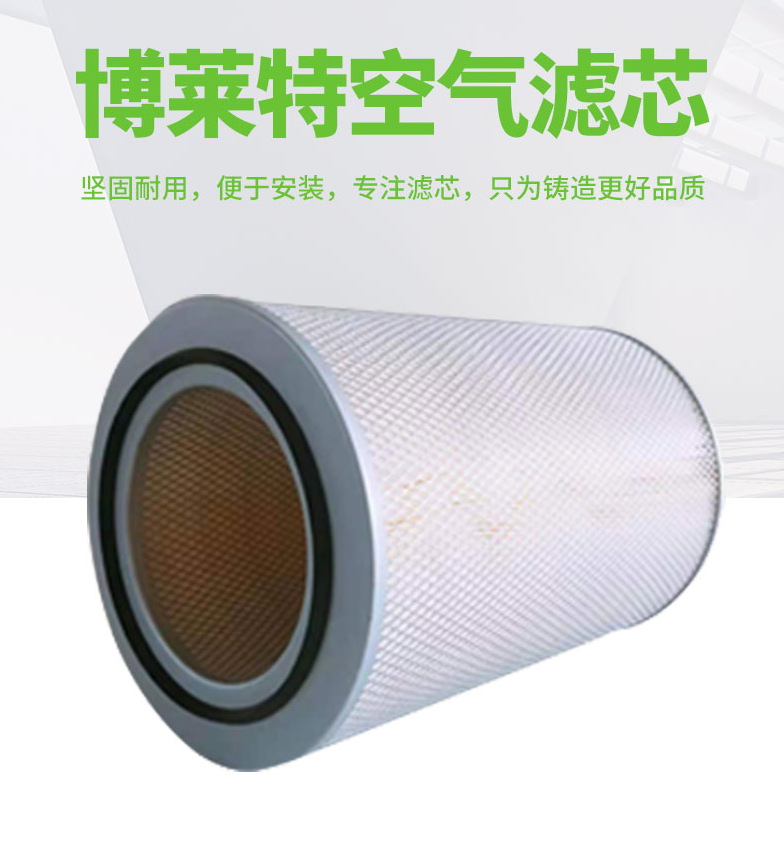

产品名称：博莱特空压机空气滤芯/空滤

产品件号：914011-00101、3211123359

适用机型：博莱特55KW螺杆空压机等设备

产品规格：230*160*12*H358

使用周期：2000H

购买须知：联系客服后下单

空气过滤器的伞形挡水板设计

伞形挡水板用来防止杯底的水被气流回吸，设计时要注意3点：

(1)伞形挡水板与滤芯接触的部分要有一定的弹力和强度，保证组装后滤芯和伞形挡水板不会松脱。伞形挡水板的材料一般用ABS或POM，所以要充分考虑塑料在使用过程中的老化问题，防止用过一段时间后失去弹力，必要时可以加一个锁紧螺母。

(2)伞形挡水板的伞形板部分要尽量大，与水杯的间隙在1～4mm之间，要留有缺口，以利于分离出的水流到杯底。

(3)伞形挡水板的伞形板部分要有气压平衡孔，直径在1～2mm，用于平衡水杯上下2部分的气压。
