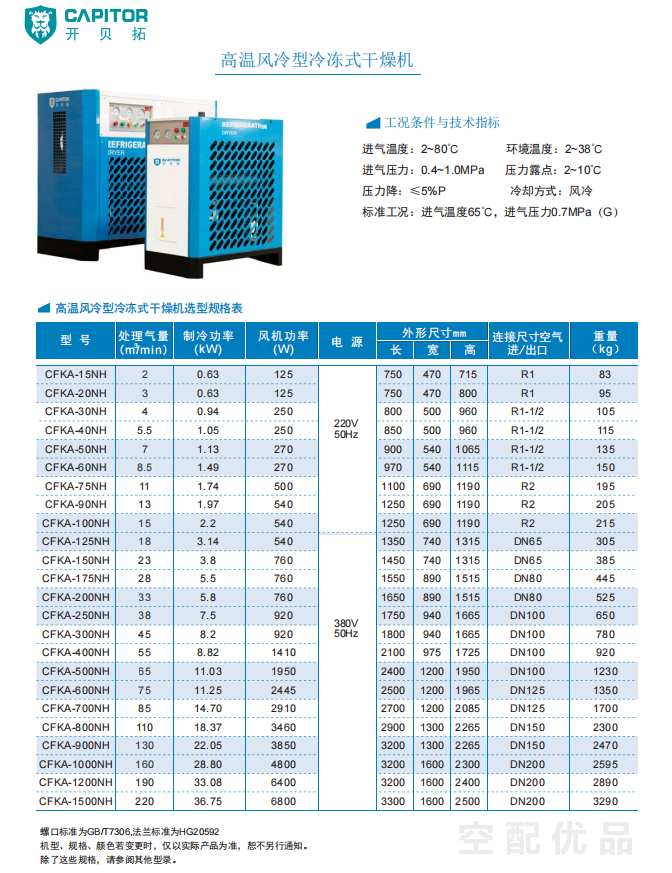

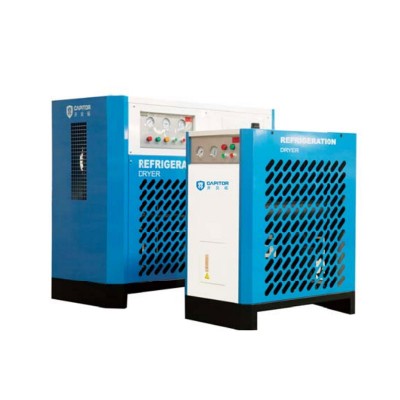

商品名称：开贝拓CFKA-50NH/7立方高温风冷冷冻式干燥机

商品型号：CFKA-50NH

处理量：7立方

电源：380V/50HZ

设备重量：135KG

空气进出口：R1-1/2

外形尺寸：900*540*1065

制冷功率：1.13KW

风机功率：270W

进气温度: 2~80'C

环境温度: 2~38'C

进气压力: 0.4~1 .0MPa

压力露点: 2~10C

压力降:≤5%P

冷却方式:风冷

标准工况:进气温度65'C,

进气压力:0.7MPa (G)

使用方法:

1.预置延时时间:

将控制器内部中间的短路块

SA1插在上面1、2 位置,控制器即处于设置状态。LED 数码管的最高位显示1,表示当前设定的是第一段延时时间t1; 其余位显示延时时间设定值。按动面板左侧下方的 “停止/+”按钮SB2(此时的功能是增加计时值),可使延时时间从1逐步增加到600秒,然后再反复进行。

当设定的延时值符合要求时,可按面板上的“启动/-”按钮SB1(此时的功能是选择延时时段)，最高位显示2,表示设定第二段延时时间t2。按“停止/ 参数”按钮同样 可增加延时值。

依次类推，可设定四个延时段的时间。在设定时， 按住停止按钮超过1秒钟时,延时设定值将快速增加,而断续按动时则每次加1.设定完毕,立立即SA1短路块插在2、3位置(不要断电) ,则设定值将被写入E2PROM储存起来,即使断电后仍能保留。

定时工作:

当SA1处于运行位置时，按启动按钮,控制器按图二的时序工作。KA1~KA4相继动作,红、绿色LED发光管指示工作状态。LED数码管显示第一延时段( t1)的延时时间。按停止按钮则中止工作,继电器全部释放,控制器复位。

注: KA2和KA4可并联输出,共同驱动一个电磁阀(即为三阀结构)。当.t4时间设置为0时,即没有均压段。
