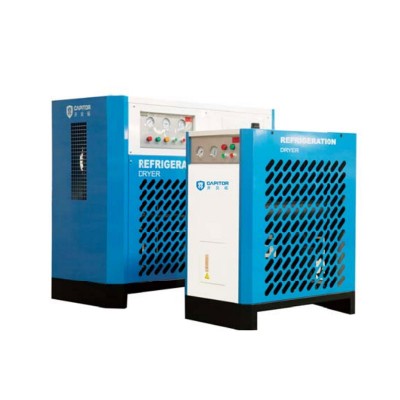

商品名称：开贝拓CFKA-125NH/18立方高温风冷冷冻式干燥机

商品型号：CFKA-125NH

处理量：18立方

电源：380V/50HZ

设备重量：305KG

空气进出口：DN65

外形尺寸：1350*740*1315

制冷功率：3.14KW

风机功率：540W

进气温度: 2~80'C

环境温度: 2~38'C

进气压力: 0.4~1 .0MPa

压力露点: 2~10C

压力降:≤5%P

冷却方式:风冷

标准工况:进气温度65'C,

进气压力:0.7MPa (G)

产品特点：

采用全新进口全封闭制冷压缩机，运转稳定，噪音低 性能可靠，省电，使用寿命长。

热交换器，冷凝器材料制作，传热系数高，体积小，结构紧凑。

制冷控制元件采用国际标准的制冷元件，性能优良。

设备结构设计合理，便于维护保养。

采用智能型电子控制板，实时显示运行参数。

工作原理

压缩空气中水蒸气的量是由压缩空气的含水量决定的。在保持压缩空气压力基本不变的情况下,当温度下降时,空气的含水能力亦下降，原为气态的水份将变为液态。冷冻式干燥机就是根据这一-除湿原理,利用制冷装置使压缩空气冷却到一定的露点温度，使其中的气态水份凝聚为液态。再通过分离器使气液分离与自动排水器将水排出,从而使压缩空气得到干燥。风冷冷冻式干燥机的制冷散热装置是风冷式散热器,通过风机将制冷系统中高压部分热量吹冷,随风机吹出的风量带走。

技术参数：

进气温度：额定65℃，最高80℃

工作压力：额定0.7Mpa，4.5Mpa以下接受订货，0.4-1.0Mpa允许使用。

环境温度：风冷型(A)：≥2℃，≤38℃;

水冷型(W)：≥2℃，≤45℃

压力露点：2-10℃(0.7Mpa)

冷却水温：t进≤31℃ t出≤37℃

冷却水压：0.15-0.4Mpa

安装方式：室内无基础，混凝土地坪，周边留空不小于1m

产品标准：JB/JQ209010-88《冷冻干燥机技术条件》

冷干机工作过程

制冷压缩机将蒸发器内的低压(低温)制冷剂吸人压缩机汽缸内，制冷剂蒸汽经过压缩，压力、温度同时升高;高压高温的制冷剂蒸汽被压至冷凝器，在冷凝器内.温度较高的制冷剂蒸汽与温度比较低的冷却水或空气进行热交换.制冷剂的热量被水或空气带走而冷凝下来，制冷剂蒸汽变成了液体。这部分液体再被输送至膨胀阀，经过膨胀触节流成了低温低压的液体并进^蒸发器;在蒸发器内低温、低压的制冷剂液体吸收压缩空气的热量而蒸发，而压缩空气得到冷却后凝结出大量的液体水;蒸发器中的制冷剂蒸汽叉被压缩机吸走，这样制冷剂便在系统中经过压缩、冷凝、节流、蒸发这样四个过程，从而完成了一个循环。
