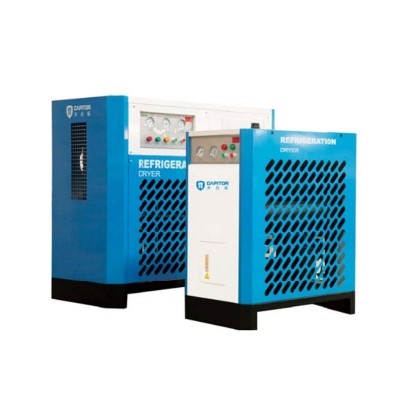

商品名称：开贝拓CFKA-500NH/65立方高温风冷冷冻式干燥机

商品型号：CFKA-500NH

处理量：65立方

电源：380V/50HZ

设备重量：1230KG

空气进出口：DN100

外形尺寸：2400*1200*1950

制冷功率：11.03

风机功率：1950

进气温度: 2~80'C

环境温度: 2~38'C

进气压力: 0.4~1 .0MPa

压力露点: 2~10C

压力降:≤5%P

冷却方式:风冷

标准工况:进气温度65'C,

进气压力:0.7MPa (G)

冷干机安装：

1、设备安装注意事项

2、冷干机安装标准要求：无须安装地脚螺栓，但要求基础水 平坚固，并要顾及排水系统的高度和设置排水地沟。

3、冷干机与周围环境或机器之间的距离，应保持在1米以上，以利操作和维护保养。

4、请绝对避免安置于屋外直接日晒和雨淋或温度高、通风不良以及尘埃多的场所。

5、安装时应尽量避免管道太长，弯曲角度太多，管径太小，以免产生压力降。

6、冷干机出入口上方请加装旁路阀以利检修。

7、冷干机电源安装须特别注意：

8、额定电压在士5%范围以内。

9、电源进线的线径须视电流大小及线路长短而定。

10、SLAD-1NF∽6NF电源须专用。

11、冷却水或循环冷却水的水压须≥0.15Mpa,水温≦32℃且经过软化处理。

12、冷干机入口处最好加装主管路过滤器，可避免冷干机的热交换铜管表面被≥3u的固态杂质和油雾污染，直接影响冷干机的热交换性能。

13、冷干机最好装在后部冷却器与储气罐之后，以降低压缩空气在冷干机的进口温度，关系机体的性能及寿命，请妥善处理，有疑难，欢迎查询。

14、请确认空压机实际处理量与使用压力选择匹配的干燥机，按空压机实际排气量乘以1.2的系数;

15、装机要求：需预留保养维修空调，多台安装时需避免热短暂循环现象;

16、装机环境：空气必须对流，环境温度控制在5℃--40℃范围内;

17、本机安装必须水平放置，不可有震动产生;

18、严禁密闭空间及有腐蚀性气体之状况下使用;

19、空气管路配置时不要使管路重量影响到干燥机，必要时需使用指甲支撑，避免管路震动，产生弯曲力矩;

20、自动排水器导管引至室外时，排水管需要斜度;

21、电源配置，需要独立电源，依铭牌上指示电源，依标准配线规定，同时必须接地;
