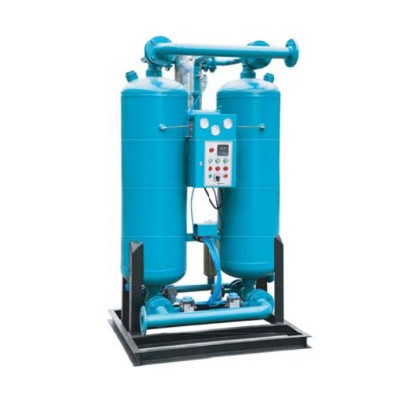

商品名称：开贝拓CGDY-6/6.5立方微热再生吸附式干燥机

商品型号：CGDY-6

处理量：6.5立方

电加热功率：3.6KW

电源：380V/50HZ三相四线

设备重量：500KG

空气进出口：DN50

外形尺寸：925*950*1760

购买须知：

提供各类型吸干机/冷干机,需求客户请咨询客服

微热再生干燥机特性

采用变压吸附、 微热再生的工艺。

长周期切换。

再生热源采用电加热，再生步骤采用加热+吹冷。

采用自身干燥空气作为再生气源，耗气量低。

工艺流程简单， 故障率低，投资成本较低。

操作、维护简便，易于操作。

自动化操作，运行无人值守。

整机出厂

工艺流程及过程

1.工艺流程

湿空气首先经过前级精密过滤器过滤压缩空气中微量油份、液态水进入微热再生干燥机(以下简称干燥机)。压缩空气经空气进口阀V11 (V12)进入吸附器自下而上通过吸附器内固定吸附床层，空气中水份被固定床的吸附剂所吸附。干燥后压缩空气经空气出口阀V13 (V14) 去后续工艺。当吸附剂吸附达到饱和，需要对其再生，再生时

从空气出口主管路引一支管抽出约6%的产品气作为再生气，经过再生气调节阀V15、节流孔板减压至常压，在电加热器被加热至再生温度，使得这部分再生气具有很强的再生解析能力，再生气经过再生气进口阀V17(V18)反向进入吸附器自.上而下通过吸附床层，在接近于常压状态下对已饱和的吸附剂进行加热再生解析，解析出来的水蒸气由再生气带出经过再生气出口阀V19(V20)，并经过消音器消音处理，然后排出大气。

2.工艺过程

干燥机中两只吸附器是交替使用，在切换时间内，一只处于吸附，同时另一只处于再生，工作步序见图1 (以下以AD1吸附，AD2 再生为例)

吸附吸附器工作时空气通过空气进口阀V11 (V12)，进入吸附床层，然后经空气出口阀V13 (V14) 出系统。

再生吸附器再生共分四步，依次分为放压、加热、再生、充压。

1)放压

当两个吸附器在切换时间结束后，AD1 进入吸附，AD2 进入再生。延时al时间，打开V20，AD2 剩留器内带压空气排放出去，放压时间控制在t1时间。

2)加热

放压结束，AD2 进入加热阶段。启动电加热器，来自主管路一-小部分干燥空气作为再生气经再生气调节阀、孔板减压到接近大气压后，进入电加热器，加热再生气至160°C，再生气经过再生气流路，由于压差作用自动打开V18进入吸附剂床层，对吸附剂进行加热解吸，被解吸出来的水份随再生气体经再生气出口阀V20，排出大气。加热阶段，加热再生温度控制在160°C,加热时间控制在t2时间。当加热时间结束，关闭电加热器。

3)吹冷

当结束加热，进入吹冷阶段，吹冷用再生气仍采用自身干燥.空气，再生气流与加热阶段气体流路相同。再生气进入吸附床层，对所加热吸附床层进行吹冷，以期达到可以进入吸附工作。吹冷时间控制在t3时间，吹冷时间到，结束吹冷。

4)充压

当AD2即将转入下一吸附时间，必须将常压的AD2吸附器压力由常压充压至吸附工作压力，其方法是关闭V20,空气仍興过再生气烫档路自动从AD1充压至AD2，当充压时间到，两个吸附器此时蜜气达到压力平衡，具备切换条件，充压时间控制在t4时间。在吸附时间结束前，提前C1时间打开V12，此时借助压差自动打开V14。

切换

当AD2再生完毕，AD1 吸附工作结束，两个吸附器进行切换使用，关闭V11，此时两个吸附器完成切换进入下一周期。
