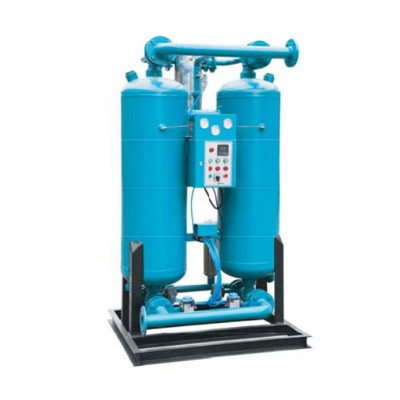

商品名称：开贝拓CGDY-13/13.5立方微热再生吸附式干燥机

商品型号：CGDY-13

处理量：13.5立方

电加热功率：6.5KW

电源：380V/50HZ三相四线

设备重量：690KG

空气进出口：DN50

外形尺寸：1024*1000*2320

购买须知：

提供各类型吸干机/冷干机,需求客户请咨询客服

工作原理概述

微热再生吸干机是根据变压、变温吸附原理，充分利用吸附剂在高压、低温下吸附，低压、高温下脱附的特性，提高单位质量内的吸附剂的吸附量，从而达到深度干燥压缩空气的目的。它具有无热再生(PSA 法)吸干机结构简单，自动化程度高和有热再生(TSA法) 吸干机耗气量少，深度解吸之优点。能够避免无热再生吸干机耗气量大、切换频繁和有热再生吸干机结构庞大复杂耗电量大的弱点，其综合指标具有明显的优势。

微热再生吸干机采用双塔结构，-塔在高压、常温下吸附空气中的水分，另-塔在低压、高温下用部份干燥空气使吸附塔中的吸附剂再生，经过一定时间，两塔切换，这样就保证了干燥压缩空气的连续供应。每个塔的实际工作过程分为三个阶段:吸附-再生(包括加热再生和冷却再生)一 充压。

工艺流程说明

压缩空气通过进气阀IA进入吸附塔A,空气被干燥。干燥后的空气经止回阀CA到达出口，其中有一部分空气作为再

生气在到达出口前从气流中分出，经再生气调节阀RV的流量控制，进入到H中，在加热器内再生空气被加热，温度上升，再经止回阀OB流入吸附塔B。

吸附塔B内有上半个周期吸附下来的水分，再生气带走这些水分并经再生阀RB和消声器MF排空」匕为加热再生阶段。随着加热时间的延长，B塔内的温度不断上升，经过- -定时间，加热器断电，再生空气冷却，此为冷却再生阶段。根据

设定的循环周期，确定再生气流的吹扫时间。这以后，再生阀RB关闭，吸附塔B开始升压直到两塔压力平衡。升压需要一定的时间，以保证两塔压力均衡，否则可能引起出口处压力波动。半个循环周期后，进气阀IA关闭，同时进气阀IB打开。考虑到阀的动作时间，6秒后生再生阀RA再打开。现在吸附塔B开始干燥空气，而吸附塔A则进入再生状态，这样就完成了一次切换动作。吸附塔B工作半个周期后重新回到再生状态，这段时间为一个循环周期。

一个循环周期里，每个吸附塔都经过了三个阶段:吸附一加热再生 一冷却再生一充压。 进气阀和再生阀的动作程序由西门子LOGO!程序控制器进行控制。
