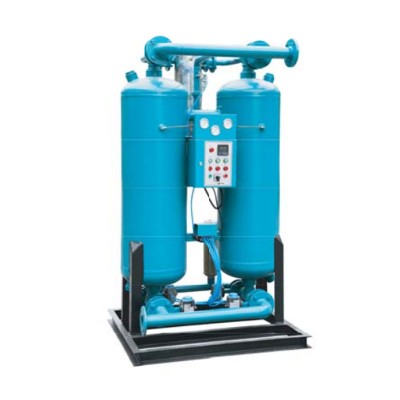

商品名称：开贝拓CGDY-40/45立方微热再生吸附式干燥机

商品型号：CGDY-40

处理量：45立方

电加热功率：22.5KW

电源：380V/50HZ三相四线

设备重量：1820KG

空气进出口：DN80

外形尺寸：1630*1370*2464

购买须知：

提供各类型吸干机/冷干机,需求客户请咨询客服

控制器使用说明(只适用于单片机,不适用于PLC )

1.参数设置

将面板左侧上方的拨动开关拨向左方(设置位置) , 控制器处于设置状态。此时左边三个数码管显示参数代码号,右边四位数码管显示设置参数值。

1 )设置参数代码号选择:按下"启动/代码'按钮,则可以递增参数代码号。共十二个参数代码( 0~11 ) ,可以循环选择。

2)设置参数值:当选定设置参数代码后,按下“停止参数1按钮,可以递增设置参数值,可以循环设置。此时,再按下"启动/

开机前的检查

( 1X首先应检查设备外观是否受损，配备是否齐全。观察设备安装其不垂直度不大于1/1000。

( 2X按电气原理图检查设备的接线是否有松脱。

( 3x检查各阀[门气路插管是否松脱或脱落,检查减压阀设定值是否正常(采用气动薄膜阀的设备减压阀设定值为0.2Mpa ,采用气动蝶阀的设备减压阀设定值为0. 5Mpa )

( 4)、检查进气管和出气管是否接反,如有过滤器还需查看前后过滤器型号是否装对。

开机准备

电源线由进线孔接入电气箱接线座。检查供电电压是否正常，国内单相电源为220V/50HZ ,三相电源为380V/220V/50HZ ,电压允许波动范围:长期运转-额定电压士5% ,瞬间允许运转-额定电压士10%，L1-L2-L3各相电压不平衡允许范围+2%,电源频率允许波动范围-额定频率±2%。
