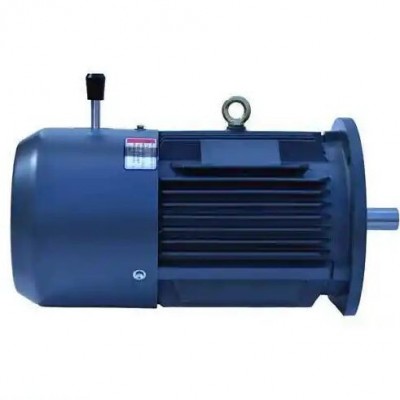

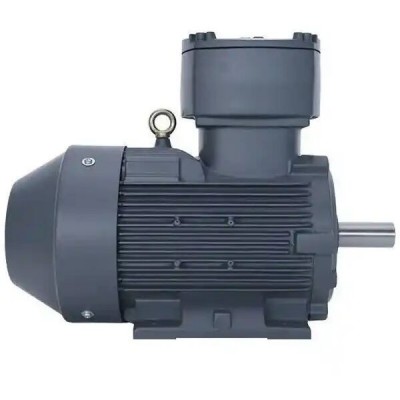

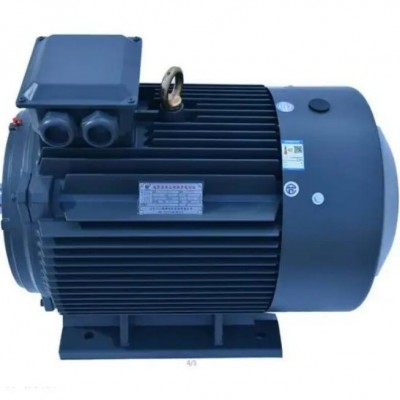

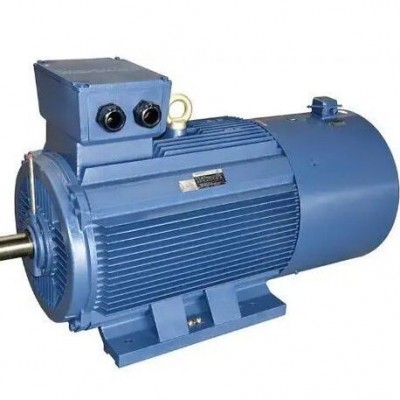

商品名称：SAVT-180型三相永磁同步电机

品牌：赛孚机电

功率：15KW-75KW

级数：8-12

电压：380V

频率：100-400Hz

转速：1000-6000r/min

电流：如图

反电势：如图

效率：如图

功率因子：0.94

防护等级：IP55

绝缘等级：F

安装方式：B35

冷却方式：同轴风冷

电源接法：Y接，如上图

SAVT-180型三相永磁同步电机型号大全：

SAVT-180-15-1000

SAVT-180-18.5-1000

SAVT-180-22-1000

SAVT-180-30-1000

SAVT-180-22-1500

SAVT-180-30-1500

SAVT-180-37-1500

SAVT-180-37-3000

SAVT-180-45-3000

SAVT-180-55-3000

SAVT-180-75-3000

SAVT-180-37-6000

SAVT-180-45-6000

SAVT-180-55-6000

SAVT-180-75-6000

相关参数：

功率范围: 2.2-450KW

转速范围: 750-4500rpm

安装形式: B3/B35/B14

防护等级: IP55

绝缘等级: F级

能效等级: |级/IE5以上

冷却方式:同轴风叶或独立风机

温度保护:温度保护开关(2并2串)或内置PT100

应用场合:通用于空压机、水泵、风机等各种工业领域

优点:高效、节能、转速稳定、功率因素高、通用性强

常见故障

1.过压保护

永磁同步电机在工作过程中容易受到电压变化的影响，如电压过高可能导致电机绕组损坏或励磁磁路饱和等问题。因此，需要采取过压保护措施。过压保护可以通过过压保护模块实现，当电压超过设定值时及时切断电源，避免电机进一步受损。

2.短路保护

电机短路是永磁同步电机最常见的故障之一。短路会导致电机并联过流，使电机绕组发热，甚至引起绝缘击穿，导致电机无法正常工作。因此，在永磁同步电机工作中，必须采取短路保护措施，例如使用短路保护器，当出现短路情况时及时切断电源，避免电机进一步受损。

3.接地保护

接地是指永磁同步电机的绝缘失效，使电流流向地面。接地会导致电机工作异常、绕组发热、设备损坏等问题，因此需要采取接地保护措施。接地保护可以通过安装接地保护器实现，当发现电机接地时及时切断电源，保护电机和设备不受进一步损伤。
