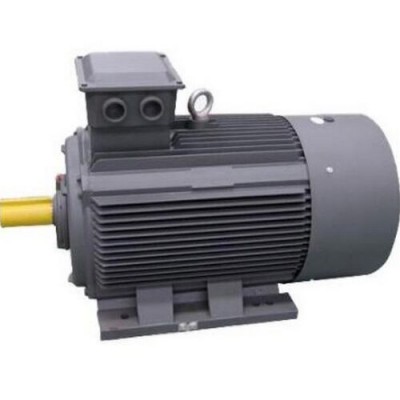

商品名称：SAVT-132-22-6000三相永磁同步电机

品牌：赛孚机电

功率：22KW

级数：6

电压：380V

频率：300Hz

转速：6000r/min

电流：38.9A

反电势：367V

效率：95.1%

功率因子：0.94

防护等级：IP55

绝缘等级：F

安装方式：B35

冷却方式：同轴风冷

电源接法：Y接，如上图

永磁材料：

磁铁在许多设备中起着重要作用，因此，改善这些材料的性能非常重要，目前，人们的注意力集中在基于稀土金属和过渡金属的材料上，这些材料可以获得具有高磁性的永磁体。根据技术的不同，磁铁具有不同的磁性和机械性能，并表现出不同的耐腐蚀性。钕铁硼(Nd2Fe14B)和钐钴(Sm1Co5和Sm2Co17)磁体是当今最先进的商业化永磁材料。在每一类稀土磁体中都有广泛的各种等级。钕铁硼磁体于20世纪80年代初开始商业化。它们广泛存在今天在许多不同的应用中使用。这种磁铁材料的成本(按每种能源产品计算)与铁氧体磁铁的成本相当，按每公斤计算，钕铁硼磁体的成本大约是铁氧体磁体的10到20倍。

用于比较永磁体的一些重要特性是：剩磁(Mr)，它测量永磁体的强度磁场，矫顽力(Hcj)，材料抗退磁的能力，能量积(BHmax)，密度磁能;居里温度(TC)，温度材料失去磁性时。钕磁体具有更高的剩磁、更高的矫顽力和能量积，但居里温度通常较低类型，钕与铽和镝在为了在高温下保持其磁性。

永磁同步电机设计

在永磁同步电机(PMSM)的设计中，永磁转子的构造基于三相感应电机的定子框架，不改变定子和绕组的几何形状。规格和几何形状包括：电机的速度、频率、极数、定子长度、内外直径、转子槽数。永磁同步电机的设计包括铜损耗、反电动势、铁损和自感和互感、磁通、定子电阻等。

自感和互感的计算：

电感L可以定义为磁链与产生磁通的电流I的比率，单位为亨利(H)，等于韦伯每安培。电感器是用来在磁场中储存能量的装置，类似于电容器在电场中储存能量。电感器通常由线圈组成，通常缠绕在铁氧体或铁磁芯上，其电感值仅与导体的物理结构以及磁通通过的材料的磁导率有关。

查找电感的步骤如下：

1、假设导体中有电流I。2、使用毕奥-萨伐尔定律或安培环路定律(如果有)确定B足够对称。3、计算连接所有回路的总通量。4、将总磁通乘以回路数，得到磁链，通过对所需参数的评估，进行永磁同步电机的设计。研究发现，采用钕铁硼作为交流永磁转子材料的设计提高了气隙中产生的磁通，导致定子内半径减小，而采用钐钴永磁转子材料的定子内半径较大。结果表明，钕铁硼中的有效铜损耗降低了8.124%。对于作为永磁材料的钐钴，磁通量将是一个正弦变化量。通常，永磁同步电机的设计和构造必须同时考虑定子和转子结构，以获得高性能电机。
