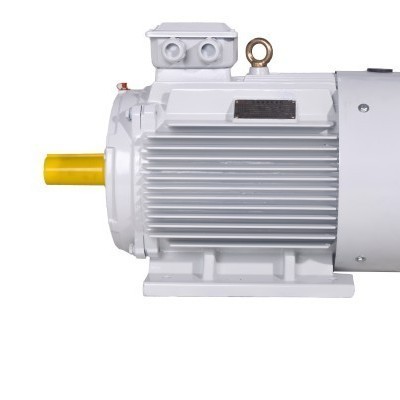

商品名称：SAVT-160-30-7000三相永磁同步电机

品牌：赛孚机电

功率：30KW

级数：8

电压：380V

频率：466.7Hz

转速：7000r/min

电流：39.1A

反电势：363V

效率：95.1%

功率因子：0.94

防护等级：IP55

绝缘等级：F

安装方式：B35

冷却方式：同轴风冷

电源接法：Y接，如上图

三相永磁同步电机的工作原理与普通的同步电机相同，其转速与电源频率和极对数有关。在定子绕组中注入三相交流电源后，产生的旋转磁场会与转子中的永磁体磁场相互作用，使转子跟随旋转磁场转动。当电机负载发生变化时，电机的转速也会发生变化，但是其转速和旋转磁场的频率和极对数有关系，当旋转磁场的频率和极对数一定时，电机的转速也是不变的，这就是同步电机的工作原理。

应用领域：

1.工业机械:三相永磁同步电机常用于各类机械设备中，如风机、泵等流体输送设备以及数控机床、自动化生产线等相关设备。

2.交通运输:在电动汽车、混合动力汽车和电动自行车等新能源汽车上，三相永磁同步电机得到了广泛应用。此外，它还被应用于轨道交通车辆的车轴驱动和其他相关部件。

3.可再生能源:三相永磁同步电机是风力发电的重要组件之一，因其高效率和可靠性而广受欢迎。同时，它在太阳能光伏系统中的逆变器中也扮演着重要角色。

安装永磁同步电机及其配套设备

安装机座：将机座放在安装基础上，通过机座底螺栓固定。确保机座的安装平整并在同一水平面上。

安装齿轮箱：将齿轮箱安装在机座上，并通过齿轮箱和机座的配合螺栓和销钉等固定。

安装永磁同步电机：将永磁同步电机安装在齿轮箱上，并将电动机轴与减速器输入轴配合。

安装机械和电气控制部分：将机械和电气控制部分安装在机座上，并通过相应的电缆连接电气控制。
