商品名称：储气罐安全保护器CAC-SPT-01矿用空压机风包超温综合保护装置

商品型号：CAC-SPT-01（新型）

货期：3天

使用设备：空气压缩机储气罐等

说明：安装简单、易操作

购买事宜：请联系客服线下确认型号，签订线下合同

CAC-SPT-01介绍

CAC-SPT-01型矿用储气罐超温超压综合保护装置是上海铭环阀门科技根据《矿用安全规程》、《矿用在用空气压缩机安全检测检验规范》、《矿用安全程度评估办法和标准》要求及空压机工作原理的特点，自主研发生产的产品。注意：该装置应安装于不易燃不易爆地点。此设备安装于井上。此装置抗干扰能力强，传输数据精确，保护功能齐全，能够切实实现在线实时监控，对空压机的安全运行起到有效的保护作用，有效的扼制了空压机在故障状态下的运行，广泛应用于矿山、冶金、化工等行业。

装置的工作要求及规格

工作环境温度测量精度：±1℃

电源电压：AC220V±10%

环境温度：-40-58℃

相对湿度：≤90%

输出继电器容量：AC220V、10A

尺寸(宽×深×高)： 320mm×230mm×120mm

装置组成及各部分简介

CAC-SPT-01 型矿用储气罐超温超压综合保护由四部分组成：显示器、指示灯、主机、按键、组成

1、显示器功能：

显示器由 LED 数码管组成，用来显示风包温度。另有万年历功能，可方便记录工作时间。

2、指示灯显示：

设有电源指示、自检报警指示、联网信号等。

3、主机功能：

主机功能是对空压机的各个环节传感器及按键实时扫描，分析处理，并把显示数据上传到显示器显示以及控制安全继电器。

4、按键：

按键用于设定系统温度等数值，以及联机脱机状态。

备注：多功能温度速度压力传感为外置需接外置探测 AMK127。

装置接空压机温度震动器为 PMDD 传感反馈器，空压机设备没有需另购相应型号。

触点测量温度压力流量及控制单元。

2、指示灯显示：

设有电源指示、自检报警指示、联网信号等。

3、主机功能：

主机功能是对空压机的各个环节传感器及按键实时扫描，分析处理，并把显示数据上传到显示器

显示以及控制安全继电器。

4、按键：

按键用于设定系统温度等数值，以及联机脱机状态。

备注：多功能温度速度压力传感为外置需接外置探测 AMK127。

装置接空压机温度震动器为 PMDD 传感反馈器，空压机设备没有需另购相应型号。

触点测量温度压力流量及控制单元。

CAC-SPT-01装置主要功能

1、数显风包温度测定：可数字显示风包温度。

2、超温报警功能：当测定储气罐温度超过设定温度一般 120 度，发出警报声音，自动控制主机停机.

3、超风压风速保护功能：当风压风速超过设定值，本装置对应指示自动控制监测监管

4、喇叭报警后输出继电器吸合，控制空压机停机。

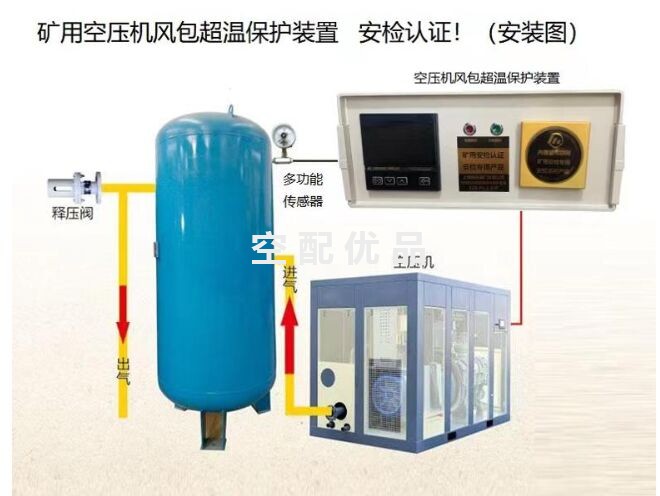

安装及调试

将储气罐 AMK127 温度速度压力传感器外连接套接在风包的压力表上即可，连接保护装置主机，开保护器，若正常显示温度，设定使温度达到上限值，保护器正常时，应会报警、安全回路断开、温度显示窗口闪烁，相应指示灯指示装置状态。当装置处于脱机状态时，温度上升至报警值，这时相应指示灯指示装置状态，温度值开始闪烁，但没有报警声，安全继电器不动作。PMDD 传感器接空压机设备然后接保护装置主机实现自动控制。

安装控制说明

CAC-SPT-01 现场功能说明：1、可设置温度上限报警，报警时继电器吸合，左侧的 OUT1 灯常亮,闪光报警。2、输出控制：接 COM 和 NC 端子，测量温度 PV 大于设定温度 SV，继电器输出断开，设备停止，负载超过 800W，控制交流接触器再接负载。3、设置：按 SET 键 3 秒按到 AL1 设为 0，在按 SET键 AL2 设为 0，在按在按 SET 键 P 设置为 0，然后按 SET 键 3 秒保存退出。4、设置上限报警：输出控制温度设定：按 SET 键 1 次，SV 闪烁时，按▲或▼▼键调整,所要的报警数值，再按 SET 保存退出。温度上限报警设定：按 SET 键 3 秒，出现 AL1 时，按▲或▼▼键调整,所要的报警数值，再按 SET 键 3 秒保存退出。测量温度 PV 大于设定温度 AL1 时报警, 左侧的 OUT1 灯常亮,闪光报警。按消音按钮消除报警，待温度正常了，自动解除，下次不正常又报警.

故障及处理

1、打开电源开关，主机无显示：检查电源及保险;

2、温度显窗口若显示“ E 0”：检查线路，若线路无故障，应更换温度传感器。

使用注意事项

1、接通电源前一定要反复检查各连接线，以确保接线无误。

2、本装置外壳必须可靠接地。

3、操作人员必须每日检查本装置的功能，如有异常现象应立即维修。

4、在全部接线完毕后整机调试时，应通知各有关部门注意安全。

九、售后服务承诺

1、本产品主机保修一年。

2、本产品只限于在正常情况使用下，由于元器件或制造工艺所造成的损坏而进行保修。

3、对于意外重压、跌落、严重变形、进水、腐蚀的损坏及随机传感器，公司不负保修责任。

十、安检芯片及设备设定概述

(一)主要特点

KZB-PC-3采用先进的微电脑芯片及技术，减小了体积，并提高了可靠性及抗干扰性能。按国际标准制造，具备 S85-265VAC 宽范围输入的自由电源供选配，有多种安装尺寸。输入采用数字校正系统及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差。具备 WATCHDOGSDGD 及数字滤波功能。在强干扰环境下也能保持精确的测量及稳定的工作。

采用先进的专家 PID 控制算法，具备高准确度的自整定功能。并可以设置出多种报警方式。

仪表接传感器输入时，采用二线制接线，消除了引线带来的误差;接热电偶输入时，仪表内部带有冷端补偿部件;接电压/电流输入时，对应显示的物理量程可任意设定。仪表有多种输入功能，一台仪表可以接不同的输入信号(热电偶/热电阻/线性电压/线性电流/线性电阻)，大大减少了备表数量。
